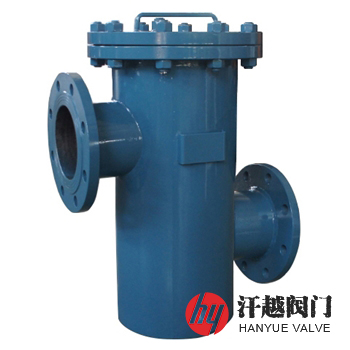

LPGG籃式過濾器

: 更新時間2024-09-29 09:41:56; 型??????? 號LPGG、LPGG(D); 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN40 ~ DN1000、NPS1? ~ NPS40; 公稱壓力PN2.5 ~ PN100、Class150 ~ Class600; 簡??????? 介LPGG籃式過濾器是一種制造、檢驗和試驗按JB/T 7538-2016執行，安裝在管道上，在重力或工作壓力的作用下，以合適目數的濾籃，除去液體介質中的固體雜質的立式高低接管正濾式普通過濾器。

詳細描述

LPGG籃式過濾器產品概述

LPGG籃式過濾器是一種制造、檢驗和試驗按JB/T 7538-2016執行，安裝在管道上，在重力或工作壓力的作用下，以合適目數的濾籃，除去液體介質中的固體雜質的立式高低接管正濾式普通過濾器。其濾籃按結構型式的不同分為直口網式和斜口網式兩種，一般由濾筒和濾網兩部分組成，其中濾筒用不銹鋼冷軋板沖制而成，而濾網則為工業用金屬絲編織方孔篩網，材質和目數由用戶確定，濾籃正置于筒體內，將進出口隔開，當流體從進液口進入，流經置有相應規格絲網的籃狀濾筒后，其所含的懸浮物和顆粒物被阻擋在濾籃內，而干凈的濾液則能通過網孔，從出液口流出，當需要清洗時，只需先旋開筒體底部的排污螺塞，排凈殘液，然后拆卸頂蓋，取出濾籃，處理后重新裝入即可。與本產品同系列的為LPGG(D)型立式高低接管倒濾式普通過濾器。

LPGG籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	16Mn	304	304L	316	316L
2	高低接管	Q235B	20#	16Mn	304	304L	316	316L
3	濾座	Q235B	Q235B	16Mn	304	304L	316	316L
4	濾筒	304	304	304	304	304L	316	316L
5	濾網	304	304	304	304	304L	316	316L
6	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
7	法蘭	Q235B	A105	16Mn	304	304L	316	316L
8	頂蓋	Q235B	Q235B	16Mn	304	304L	316	316L
9	底板	Q235B	Q235B	16Mn	304	304L	316	316L
10	封頭	Q235B	Q235B	16Mn	304	304L	316	316L
11	排污螺塞	304	304	304	304	304	316	316L

LPGG籃式過濾器性能規范

設計壓力PN(MPa)	0.6	1.0	1.6	2.5	4.0	6.3	10.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	6.0	9.45	15.0
密封性能試驗壓力(MPa)	0.66	1.1	1.76	2.75	4.4	6.93	11.0
設計制造	JB/T 7538-2016 管道用籃式過濾器
連接法蘭	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 7538-2016 管道用籃式過濾器
濾網目數	2目 ~ 600目
介質溫度	-20℃ ~ 350℃

LPGG籃式過濾器主要尺寸

設計壓力 MPa	公稱尺寸 DN	殼體直徑? mm	連接長度L/mm		安裝高度H1/mm		安裝高度H2/mm
設計壓力 MPa	公稱尺寸 DN	殼體直徑? mm	≤2.5MPa	＞2.5MPa	≤2.5MPa	＞2.5MPa	≤2.5MPa	＞2.5MPa
0.25 ~ 10.0	40	108	300	350	300	300	180	180
	50	108	300	350	300	300	180	180
	65	159	400	450	400	400	250	250
	80	194	450	500	430	430	250	250
	100	219	500	600	460	460	265	265
	125	273	660	700	610	610	400	400
	150	350	720	850	660	750	450	540
	200	400	800	900	800	950	540	650
	250	500	1000	1100	1000	1050	650	700
	300	600	1200	1300	1100	1200	750	800
	350	700	1300	1400	1200	1300	850	900
	400	800	1400	1600	1400	1500	900	1000
	450	900	1500	1800	1500	1600	1000	1050
	500	1000	1800	2000	1600	1700	1000	1100
	600	1200	1900	2100	1800	1950	1200	1300
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

LPGG籃式過濾器結構圖

LPGG籃式過濾器
