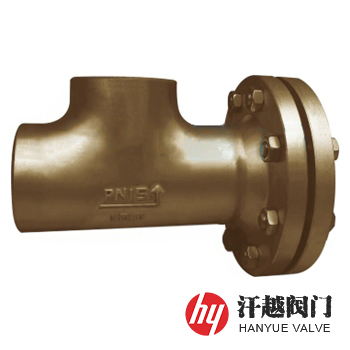

加長型側流式T型過濾器

: 更新時間2024-09-29 08:25:23; 型??????? 號SRT2; 材??????? 質20、12Cr2Mo1、304、304L、316、316L; 公稱尺寸DN50 ~ DN400、NPS2 ~ NPS16; 公稱壓力PN16 ~ PN40、Class150 ~ Class300; 簡??????? 介SRT2加長型側流式T型過濾器是一種宜安裝在管道90°拐彎處，過濾介質中的固體雜質，從而使泵閥、機器設備、儀表等能正常工作和運轉，達到穩定工藝過程，保障生產的裝置。

詳細描述

加長型側流式T型過濾器產品概述

SRT2加長型側流式T型過濾器是一種宜安裝在管道90°拐彎處，過濾介質中的固體雜質，從而使泵閥、機器設備、儀表等能正常工作和運轉，達到穩定工藝過程，保障生產的裝置，其同心大小頭濾芯依靠濾筒母材鋼板的張力卡接在卡槽與盲法蘭之間，將進出口隔開，這樣物料從入口端進入后，先流入到濾芯內，經濾筒上包縛的濾網將固體顆粒過濾干凈后，才從出料口流出。而相比相同規格的同類產品，該T型過濾器放網部位的結構長度進行了加長，故而增大了它的過濾面積，這樣意味著能夠容納的懸浮物和顆粒物就更多，減少了濾網堵塞的可能性，進而延長了濾芯的清洗時間間隔，減輕了勞動強度。而用于本產品制作的三通管件接口外徑以及其他尺寸的偏差按GB/T 12459-2017的規定。

加長型側流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	等徑三通	20#	12Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	接管	20#	12Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	濾座	Q235-B	12Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法蘭	A105	12Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	端蓋	Q235-B	12Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
7	排污堵頭	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	濾筒	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	濾網	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2

加長型側流式T型過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
水壓強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	GB/T 14382-2008 管道用三通過濾器
對焊端部	符合GB/T 12459-2017或ASME B16.9-2018的規定
檢驗試驗	GB/T 14382-2008 管道用三通過濾器
工作溫度	-196℃ ~ 540℃
過濾精度	12000μm ~ 20μm

加長型側流式T型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸/mm			過濾面積 cm²	排污口N 管螺紋
公稱壓力 PN	公稱尺寸 DN	H	L1	L2	過濾面積 cm²	排污口N 管螺紋
16	50	64	338	326	210	R ?
	65	76	408	393	295	R ?
	80	86	451	436	406	R ?
	100	105	556	532	520	R ?
	125	124	602	584	870	R ?
	150	143	633	600	940	R ?
	200	178	731	698	1600	R ?
	250	216	817	784	2400	R ?
	300	254	915	882	3000	R ?
	350	279	1043	1010	4000	R ?
	400	305	1106	1073	5000	R ?
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

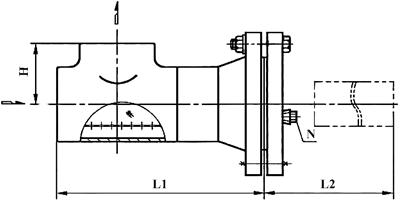

加長型側流式T型過濾器結構圖

加長型側流式T型過濾器
